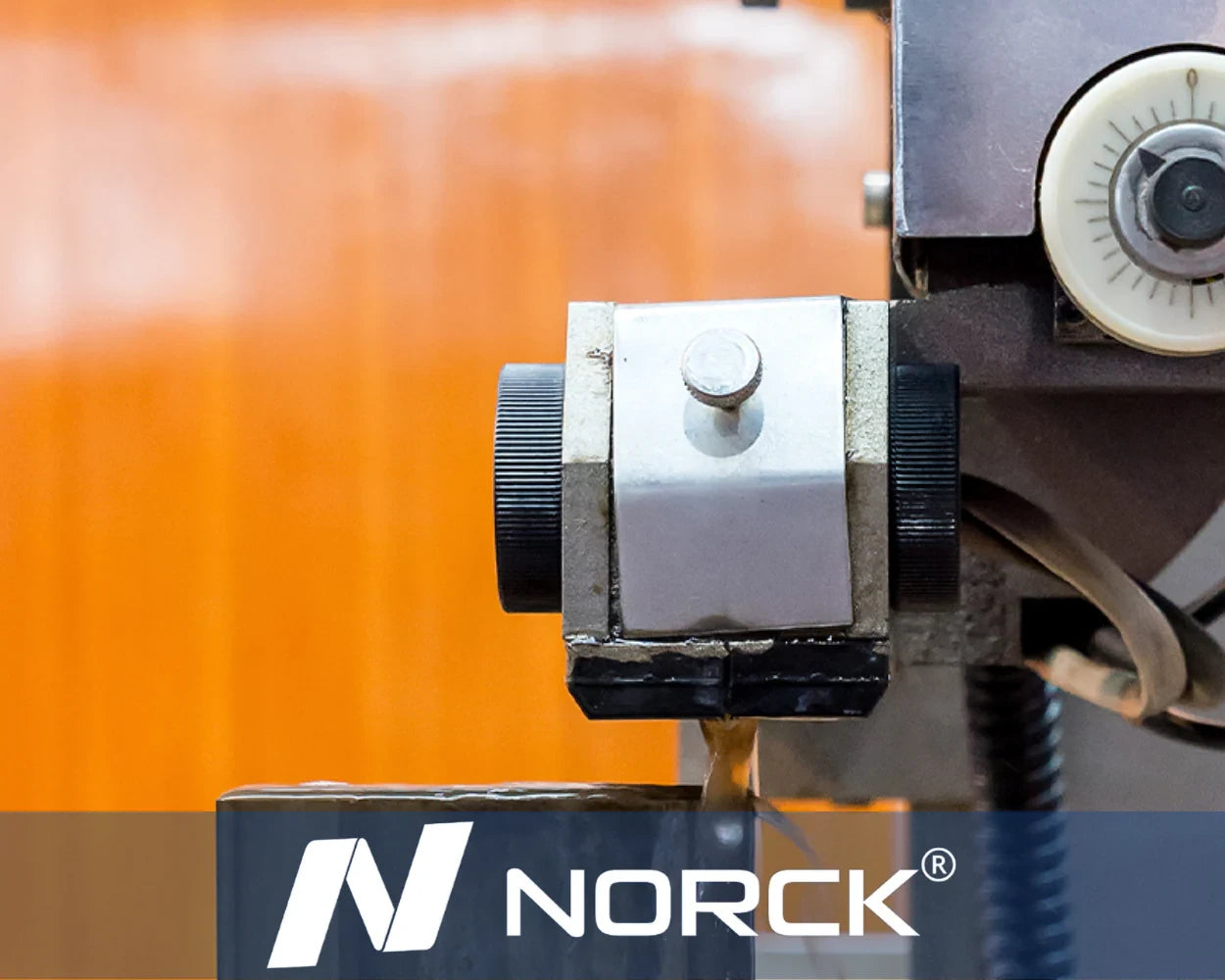

Drátové řezání EDM

Co je EDM?

Jde o tepelný proces dělení kovových dílů pomocí vysokonapěťového elektrického výboje, odtud název EDM (elektroerozivní obrábění). Při této technice elektrické výboje (jiskry) zahřívají kovovou tvarovou elektrodu, která se postupně vyhlubuje do obrobku.

Lockheed Martin
Nucor Insulated Panel Group
Sumitomo Electric Interconnect Products
Saint-Gobain Performance Plastics Pampus GmbH
3M
FritoLay
Parker Hannifin Corporation
Lear Corporation
Boston Scientific
General Dynamics – OTS Canada
Land O'Lakes
ITW Food Equipment
KLA-Tencor
Fastenal
Volvo Construction Equipment
Saft Batteries
Hemlock Semiconductor

Norck: složité geometrie a vysoká přesnost díky drátovému řezání EDM

Norck poskytuje odborné drátové řezání EDM (elektroerozivní obrábění) a pomáhá výrobcům z oblasti letectví a kosmonautiky, zdravotnictví, výroby nástrojů a dalších odvětví vytvářet složité díly s výjimečnou přesností, vynikající kvalitou povrchu a úzkými tolerancemi.

Norck nabízí pokročilé drátové řezání EDM na vysoce výkonném zařízení pro drátové řezání EDM, které umožňuje dosáhnout složitých geometrií a ultrapřesných řezů, jakých konvenční obrábění nedosáhne. Jako spolehlivý partner mezi výrobci v oblasti elektroerozivního obrábění spojujeme špičkové technologie s hlubokými inženýrskými znalostmi a zajišťujeme konzistentní kvalitu, vynikající povrch a úzké tolerance i pro ty nejsložitější a nejnáročnější aplikace.

1. Drátové řezání EDM

Prvním krokem je vytvoření otvoru v materiálu, kterým se poté protáhne řezný drát. Řezný drát se odvíjí z cívky, prochází materiálem a navíjí se na další cívku.

Stroj pro drátové řezání EDM využívá elektrické výboje mezi drátem (elektrodou) a obrobkem – výboje (jiskry) odebírají materiál v místě, kde se drát setkává s obrobkem. Aby se drát neopotřebovával, používáme deionizovanou nebo dielektrickou kapalinu. Stroj pro drátové řezání EDM řídí dráhu řezu pomocí CNC.

Řez drátem EDM se může odchýlit od kolmice k obrobku, takže lze vytvářet i šikmé řezy. Tímto procesem nelze vytvářet závity.

Drátové řezání EDM

2. Hloubicí EDM

Obrobek se vloží do nádrže a ponoří do deionizované nebo dielektrické kapaliny, která zabraňuje opotřebení nástroje. Stroj EDM využívá elektrické výboje mezi tvarovým nástrojem (elektrodou) a obrobkem – výboje (jiskry) odebírají materiál v místě, kde se tvarový nástroj setkává s obrobkem.

Tvarový nástroj je vyroben z grafitu nebo mědi a má tvar komplementární k požadovanému tělesu. Stroj EDM řídí dráhu řezu pomocí CNC.

Hloubení EDM neumožňuje vytvářet podkosy ani závity. Požadované tvary by proto neměly obsahovat žádné podkosy ani závity.

Elektroerozivní obrábění

Jaké jsou výhody EDM?

EDM nabízí oproti tradičním metodám řezání řadu výhod:

• Přesnost: EDM dosahuje úzkých tolerancí a je přesnější než řezání laserem a řezání vodním paprskem.• Čisté řezy: Na materiál nepůsobí žádná mechanická síla. Nedochází tedy k jeho deformaci a není nutné dodatečné zpracování.• Tloušťka materiálu: Tento proces prořeže silné i tenké materiály. A protože na materiál nepůsobí žádná síla, lze řezat tvárné i křehké materiály. Nevýhodou je, že lze řezat pouze vodivé materiály• Nákladová efektivita: Řezný nástroj (drát) má průměr přibližně 0,2 mm a při řezu nevzniká žádný odpad materiálu, takže je tento proces velmi nákladově efektivní.• Složité tvary: Stroje EDM dokážou rychle vytvořit jednoduché i složité tvary. Jde o efektivní proces, který však vyžaduje dobře vyškolený personál pro obsluhu a programování strojů.

Jaké jsou typy elektroerozivního obrábění?

CO ŘÍKAJÍ NAŠI ZÁKAZNÍCI?

„Služby byly vynikající; mé potřeby byly vyřešeny efektivně. Očekávám, že tento zakázkový nůž bude upřednostňován a v budoucnu znovu objednáván.“

John McKennaKalwall Corporation

„Konečně jsme provedli první test a dopadl skvěle. Řez je přesně takový, jaký jsme hledali.“

Meccatronic Engineering

„Dostal jsem vynikající rady, jak vyřešit problémy, které se objevily po prvním prototypu. Naprostá spokojenost. V tuto chvíli nevidím nic, co by se dalo zlepšit, a věřím, že jde o začátek dlouhodobé spolupráce.“

Tomas HeinGELATIN

„Potřebovali jsme spolehlivého partnera, který dokáže rychle dodat vysoce kvalitní díly – a Norck přesně to splnil. Dodávka byla naprosto přesná a tým Univerzity ve Stavangeru byl s výsledkem opravdu spokojen. Skvělá práce!“

Pål Svanes, CEOStamas Solutions AS

„S celým procesem jsem spokojen. Výrobky nám umožnily testovat vzorky za rozumnou cenu a inženýrské služby byly vynikající.“

Vivien Gatard, PhD – Engineer, Hydrogen SystemsH2 Pulse

„Celkově jsme s vašimi výrobky spokojeni – dobře fungují a jsou vyrobeny přesně podle výkresů se všemi detaily. Vaše inženýrské služby jsou na vysoké úrovni.“

Ing. Alexander HanuskaAHAtech s.r.o.

„Tým Norck odvedl skvělou práci a díly jsem dostal dřív, než jsem čekal. Reagovali velmi pohotově a nakonec jsme dospěli ke skvělému řešení.“

Denver 3D Printing

„Když vše funguje takto hladce a víte, že kdykoli budete potřebovat, dostanete rychlou a odbornou podporu, není důvod hledat jinde.“

Ernesto SantomauroMeccanica Noschese SRL

„Naše spolupráce se společností Norck je vynikající. Od začátku bylo zřejmé, že jim skutečně záleží na tom, aby porozuměli našim jedinečným potřebám a dodali řešení přizpůsobená našim požadavkům. S kvalitou výrobků i profesionalitou týmu jsme nesmírně spokojeni.“

The Vita Group

„První dojem byl v pořádku. S výsledky jsme spokojeni. Nože dobře řežou a naši zákazníci jsou spokojení.“

PPH Krystian Technologies

„Tyto nové nože jsme nainstalovali v prosinci a s výsledky jsme nadmíru spokojeni. Děkujeme, že jste nám je dodali – pro náš stroj jsme je opravdu potřebovali.“

Matthew MacFarlane

„Nejsou jen dodavatelem, jsou rozšířením našeho týmu. Jejich oddanost kvalitě, přesnosti a spokojenosti zákazníků nemá obdoby. Jsme přesvědčeni, že s Norck po boku dokážeme uvést naše inovativní návrhy do života a dosáhnout ještě většího úspěchu.“

Philip Madden

Závazek ke standardům kvality

Společnost Norck je certifikována podle normy ISO 9001:2015 pro systém managementu kvality, což dokládá její oddanost excelenci. Mezi klíčové aspekty patří:

Mezinárodní normy: Všechny procesy jsou v souladu s celosvětově uznávanými měřítky kvality.

Orientace na zákazníka: Spokojenost zákazníků je na prvním místě díky konzistentním a spolehlivým službám.

Neustálé zlepšování: Důraz na optimalizaci provozu a pracovních postupů.

Provozní excelence: Efektivita a spolehlivost ve všech činnostech.

Tato certifikace odráží trvalý závazek společnosti Norck ke kvalitě a výkonnosti.

Služby zakázkové výroby od společnosti Norck

Norck: váš partner pro špičkovou zakázkovou výrobu založenou na datech

Norck je technologicky vyspělý lídr ve výrobě, který se specializuje na CNC obrábění, 3D tisk, zpracování plechu a vstřikování plastů. Náš inteligentní přístup založený na datech zajišťuje firmám po celém světě výjimečnou kvalitu, optimalizované náklady a bezproblémové řízení dodavatelského řetězce.

Klíčové služby:

Přesné CNC obrábění: Vysoce kvalitní díly a komponenty na zakázku.
Pokročilý 3D tisk: Rychlé prototypování a složité sériové díly.
Zpracování plechu: Zakázková výroba z nejrůznějších materiálů.
Vstřikování plastů: Škálovatelná výroba plastových dílů.

Proč si vybrat Norck?

Výroba s podporou umělé inteligence: Data a umělá inteligence optimalizují naše procesy pro špičkovou kvalitu, minimální náklady a přehled o dodavatelském řetězci
Obrovská výrobní kapacita: Naše rozsáhlá síť partnerů v Evropě a USA zaručuje malosériovou i velkosériovou výrobu.
Komplexní odbornost: Náš tým inženýrů, datových analytiků a vývojářů produktů zajišťuje konstrukci s ohledem na vyrobitelnost a bezkonkurenční servis
Vše z jednoho zdroje: Norck zefektivňuje váš dodavatelský řetězec, snižuje režijní náklady, posiluje vaši nákupní sílu a zajišťuje dodávky just-in-time.
Online služby drátového řezání EDM: Online služby drátového řezání EDM od společnosti Norck představují rychlý, snadný a spolehlivý způsob, jak proměnit vaše nápady ve skutečnost díky vysoce kvalitním dílům vyrobeným na zakázku.
Služby drátového řezání EDM ve vašem okolí: Vaše hledání služeb drátového řezání EDM zde končí. Norck nabízí inženýrskou a výrobní podporu na míru, která vychází z jedinečných potřeb vašeho projektu. Ať už jste místní firma, nebo hledáte online, náš tým odborníků vám dodá špičková řešení drátového řezání EDM na míru, která vaše návrhy uvedou do života.

Přesvědčte se, čím se Norck liší. Získejte nabídku pro své výrobní potřeby – rychle a ještě dnes!

Často kladené otázky

1. Co je drátové řezání EDM a proč se používá v přesné výrobě?

Drátové řezání EDM je přesný výrobní proces, který pomocí energie elektrických výbojů a tenké drátové elektrody řeže elektricky vodivé materiály s vysokou přesností. Běžně se používá k výrobě složitých dílů, komplikovaných tvarů a komponent, které vyžadují úzké tolerance, vynikající opakovatelnost a konzistentní kvalitu.

2. Jaké výhody přináší profesionální drátové řezání EDM?

Profesionální drátové řezání EDM nabízí přesné řezání, hladký povrch a možnost vyrábět složité geometrie, které mohou být tradičními metodami obrábění obtížně dosažitelné. Tento proces pomáhá výrobcům vyrábět přesné komponenty pro aplikace, které vyžadují spolehlivý výkon a přísné rozměrové požadavky.

3. Proč výrobci zadávají drátové řezání EDM externím dodavatelům?

Výrobci zadávají drátové řezání EDM externě, když potřebují specializované přesné řezání, možnosti pokročilého zařízení nebo dodatečnou výrobní kapacitu, aniž by museli investovat do vlastních strojů. Spolupráce se zkušenými výrobci v oblasti elektroerozivního obrábění firmám zpřístupňuje spolehlivá řešení obrábění pro prototypy, díly na zakázku i sériovou výrobu.

4. Jak vybrat správnou firmu pro drátové řezání EDM pro můj projekt?

Výběr správné firmy pro drátové řezání EDM závisí na faktorech, jako jsou odborné znalosti v obrábění, dostupné zařízení pro drátové řezání EDM, standardy kvality, zpracovatelné materiály a zkušenosti se složitými komponentami. Kvalifikovaná firma zaměřená na elektroerozivní obrábění vám pomůže posoudit požadavky projektu a nabídne vhodná řešení podle specifikací dílů a výrobních potřeb.

5. Mohu si pro svůj výrobní projekt objednat drátové řezání EDM na zakázku?

Ano, drátové řezání EDM na zakázku si můžete objednat zasláním technických výkresů, CAD souborů, materiálových specifikací, tolerancí a podrobností o projektu. Norck poskytuje přesné drátové řezání a podporuje výrobce, kteří potřebují přesná, spolehlivá a individuální řešení obrábění. Kontaktujte Norck a vyžádejte si cenovou nabídku na drátové řezání EDM pro váš projekt.
