Norck poskytuje služby CNC soustružení pro prototypy i sériovou výrobu přesných rotačních dílů: hřídelí, kolíků, pouzder, distančních kroužků, armatur a závitových komponent. Jako výrobce CNC soustružených dílů, který spolupracuje s prověřenou sítí výrobních partnerů ve Spojených státech a v Evropě, vyrábí Norck CNC soustružené díly z hliníku, oceli, nerezové oceli, mosazi, titanu a konstrukčních plastů. Inženýři Norck posoudí každý výkres před zahájením výroby, takže získáte vyrobitelnou konstrukci, dosažitelné tolerance a jasnou nabídku.
| Parametr | Podrobnosti |
|---|---|
| Proces | Obrobek se otáčí na soustruhu, zatímco řezný nástroj odebírá materiál |
| Vhodné pro | Rotační, válcové a kuželové díly: hřídele, kolíky, pouzdra, distanční kroužky, závitové díly |
| Materiály | Hliník, ocel, nerezová ocel, mosaz, titan, konstrukční plasty |
| Objemy | Od jednotlivých prototypů po velkosériovou výrobu |
| Standardní tolerance | Podle ISO 2768-mK, pokud výkres neurčuje jinak |
| Úzká tolerance | ±0,005–0,01 mm u kritických průměrů |
| Výroba | Partnerská síť ve Spojených státech a v Evropě |
| Inženýrská podpora | Kontrola DFM, výběr materiálu a analýza tolerancí u každé objednávky |
Přesná výroba, které důvěřují inženýři a výzkumníci ze společností z žebříčku Fortune 500Výrobní zkušenosti, kterým důvěřují přední světové společnosti.
| Typ dílu | Typické prvky |
|---|---|
| Hřídele a osy | Osazení, drážky, drážky pro pera, závity, broušená ložisková místa |
| Pouzdra a objímky | Přesné otvory, lisovaná uložení, příruby |
| Kolíky a distanční kroužky | Malé průměry, sražené hrany, velké série |
| Závitové díly a armatury | Vnitřní a vnější závity (metrické, UNC/UNF, NPT) |
| Trysky a spojky | Příčné otvory, plošky a drážky vyrobené poháněnými nástroji |
| Válečky, řemenice a náboje | Soustředné průměry, vroubkování, drážky pro pera |
Síť Norck soustruží díly na CNC soustruzích a soustružnicko-frézovacích centrech s poháněnými nástroji, od malých štíhlých kolíků až po velké hřídele.
| Parametr | Specifikace |
|---|---|
| Standardní tolerance | Podle ISO 2768-mK, pokud výkres neurčuje jinak |
| Úzká tolerance | ±0,005–0,01 mm u kritických průměrů |
| Drsnost povrchu | Až Ra 1,6 µm po soustružení; broušený povrch na vyžádání |
| Doplňkové operace | Poháněné nástroje (plošky, příčné otvory, drážky), soustružení závitů, řezání závitů závitníkem, vroubkování, zapichování, gravírování, broušení |

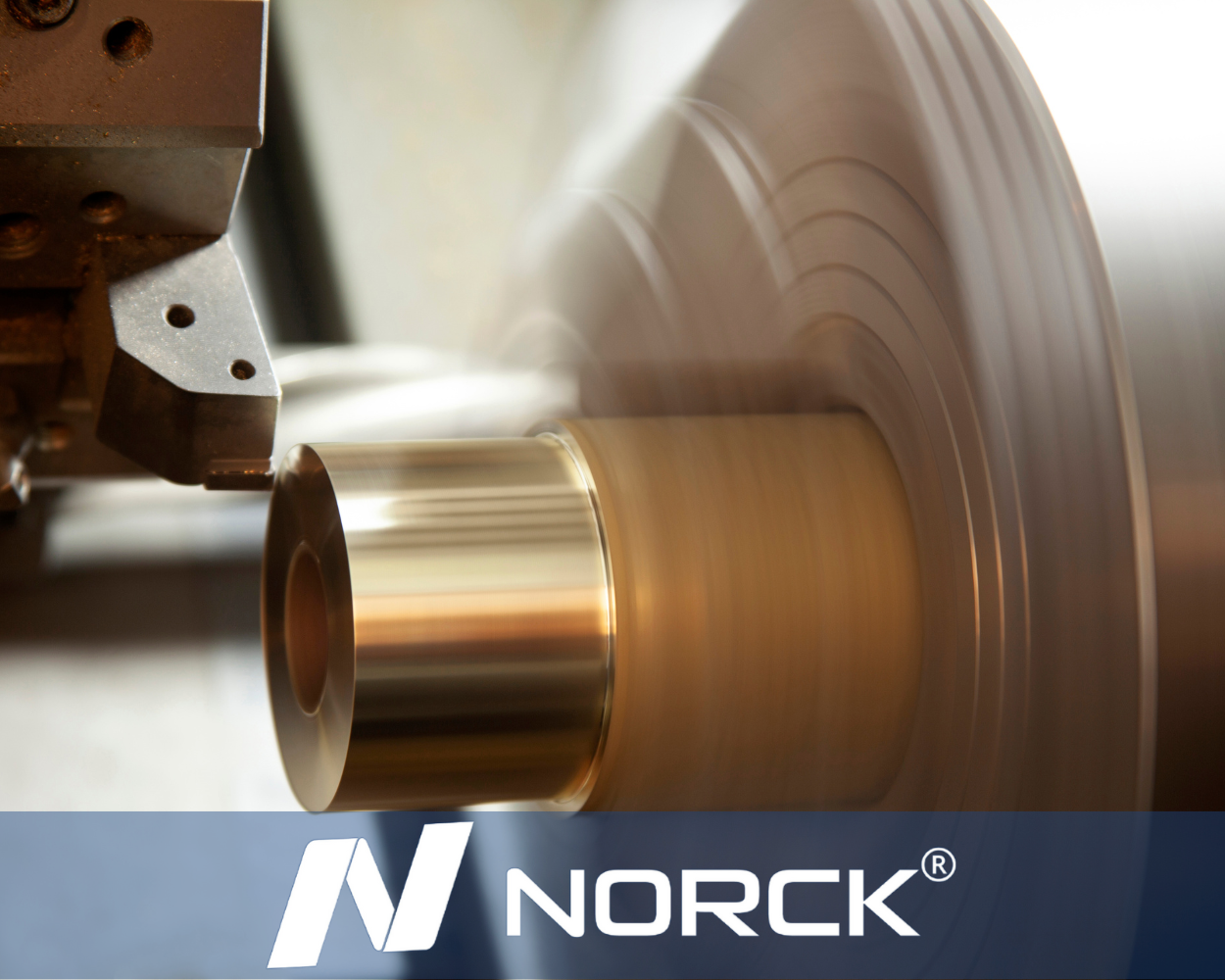

CNC soustružení je obráběcí proces, při kterém počítačem řízený soustruh otáčí obrobkem vysokou rychlostí, zatímco řezný nástroj odebírá materiál a vytváří díl. Používá se pro rotační, válcové a kuželové tvary a je to nejrychlejší a nejhospodárnější způsob výroby rotačních dílů v opakovatelné kvalitě.
Běžné operace: čelní soustružení, podélné soustružení, tvarové soustružení a soustružení kuželů, zapichování a upichování, vyvrtávání, vrtání, řezání závitů závitníkem, válcové a kuželové zahlubování a soustružení závitů. Dlouhé obrobky se podpírají například koníkem nebo lunetou, aby se při obrábění neprohýbaly.
Při CNC soustružení se otáčí obrobek, zatímco stojící nástroj obrábí. Hodí se pro rotační, symetrické díly. Při CNC frézování se otáčí nástroj, zatímco obrobek zůstává pevně upnutý; hodí se pro rovinné plochy, kapsy a složité tvary. Podívejte se na služby CNC frézování společnosti Norck.
Mnoho dílů vyžaduje obojí: kulatou hřídel s ploškou, drážkou nebo příčným otvorem. Na soustružnicko-frézovacích centrech obrábějí poháněné nástroje tyto prvky při stejném upnutí jako soustružení. To znamená méně upnutí, vyšší přesnost mezi prvky a nižší cenu.
CNC soustružení
Soustružnicko-frézovací obrábění
CNC frézování
| Váš díl | Nejvhodnější proces |
|---|---|
| Rotační, symetrický (hřídele, kolíky, pouzdra) | CNC soustružení |
| Rotační s ploškami, drážkami nebo příčnými otvory | Soustružnicko-frézovací obrábění (CNC frézování a soustružení na jedno upnutí) |
| Převážně plochý nebo krabicového tvaru | CNC frézování |
| Materiál | Jakosti | Typické soustružené díly |
|---|---|---|
| Hliník | 6061, 6082, 7075 | Distanční kroužky, tělesa, lehké hřídele |
| Nerezová ocel | 303, 304, 316L, 17-4 PH | Kolíky pro lékařské nástroje, armatury pro potravinářství, díly pro lodní průmysl |
| Uhlíková a legovaná ocel | 1018, 1045, 4140 | Hřídele, osy, kolíky, hydraulické díly |
| Mosaz | C360 | Armatury, ventily, elektrické konektory |
| Titan | Grade 2, Grade 5 | Spojovací prvky pro letectví, komponenty lékařských nástrojů |
| Plasty | Delrin (POM), PEEK, nylon, PTFE | Pouzdra, izolátory, díly s nízkým třením |
CNC soustružení je proces, při kterém počítačem řízený soustruh otáčí obrobkem, zatímco řezný nástroj odebírá materiál. Zvolte ho, pokud je váš díl rotační, válcový nebo kuželový, například hřídel, kolík, pouzdro nebo závitová armatura. Pro ploché díly nebo díly krabicového tvaru je obvykle vhodnější CNC frézování.
Ano. Nahrajte výkres nebo soubor CAD s materiálem a množstvím. Inženýři Norck ho posoudí z hlediska vyrobitelnosti a pošlou vám nabídku.
Hledejte inženýrskou kontrolu vašeho výkresu, jasně uvedené možnosti v oblasti tolerancí a drsnosti povrchu, protokoly o kontrole na vyžádání, uznávaný systém řízení kvality, například ISO 9001, a schopnost přejít od prototypů k sériové výrobě. Zeptejte se, co se vyrábí interně a co u partnerů.
Standardní tolerance vychází z ISO 2768-mK. Kritické průměry lze soustružit s tolerancí ±0,005–0,01 mm a broušením lze dosáhnout ještě přesnějších uložení.
Cena závisí na materiálu, průměru a délce, počtu prvků, tolerancích a množství. Rotační díly je obvykle levnější soustružit než frézovat a cena za kus s rostoucím množstvím klesá.
Ano. Norck vyrábí soustružené díly od jednotlivých prototypů až po desítky tisíc kusů na CNC soustruzích nastavených pro velkosériovou výrobu.
CNC soustružení je proces. CNC soustruh na kov je stroj, který ho provádí.
Získejte nabídku na CNC soustružené díly. Nahrajte svůj výkres s materiálem a množstvím. Inženýři Norck ho posoudí a pošlou vám nabídku.
