Co je rychlé prototypování?

Kotouč s drážkou pro pero, CNC obrábění od Norck

Rychlé prototypování je soubor výrobních technik s krátkou dobou realizace. Pomáhá převést návrhy do prototypů v měřítku, které se co nejvíce blíží navrženému modelu. Používá se v počátečních fázích vývoje produktu.

Rychlé prototypování lze využít u koncepčních modelů, funkčních prototypů, nástrojů, v elektronice a ve zdravotnictví.

Nejpoužívanějšími technikami rychlého prototypování jsou 3D tisk, selektivní laserové spékání (SLS), CNC obrábění a zpracování plechu.

Lockheed Martin
Nucor Insulated Panel Group
Sumitomo Electric Interconnect Products
Saint-Gobain Performance Plastics Pampus GmbH
3M
FritoLay
Parker Hannifin Corporation
Lear Corporation
Boston Scientific
General Dynamics – OTS Canada
Land O'Lakes
ITW Food Equipment
KLA-Tencor
Fastenal
Volvo Construction Equipment
Saft Batteries
Hemlock Semiconductor

Rychlé prototypování pomáhá rychle a přesně proměnit konstrukční nápady ve skutečné výrobky.

Naše služby rychlého prototypování

Technologie, jako je CNC obrábění, 3D tisk, zpracování plechu a malosériové vstřikování plastů.
Efektivní proces rychlého prototypování, díky kterému vytvoříte funkční díly, otestujete výkon a vylepšíte konstrukci ještě před zahájením výroby.
Široká škála materiálů pro rychlé prototypování a nejnovější technologie rychlého prototypování, které urychlují vývoj produktů a zkracují cestu inovací na trh.

Rychlé CNC prototypování

Specializovaná řešení, jako je rychlé CNC prototypování, pro rychlé a přesné cykly vývoje produktů.
CNC obrábění pro rychlé prototypování a rychlé CNC prototypování vysoce detailních komponent s úzkými tolerancemi a krátkými dodacími lhůtami.
Přesné obrábění prototypů zajišťuje, že každý díl splňuje přesné technické požadavky – od ověření konceptu až po připravenost k výrobě.

Typy rychlého prototypování

Služby rychlého prototypování zahrnují řadu pokročilých výrobních metod, které rychle promění digitální návrhy ve skutečné funkční díly.

Proces rychlého prototypování zahrnuje řadu technik, jako je CNC obrábění, 3D tisk, zpracování plechu a malosériové vstřikování plastů.
CNC obrábění zajišťuje vysokou přesnost.
3D tisk umožňuje složité geometrie a rychlejší iterace.
Techniky zpracování plechu a vstřikování jsou ideální pro funkční testování a analýzu lícování.
Každá metoda slouží jiným konstrukčním potřebám a materiálům, což přináší flexibilitu a přesnost během vývoje produktu.

Spojením těchto možností poskytuje Norck kompletní služby rychlého prototypování, které zákazníkům pomáhají urychlit inovace, minimalizovat výrobní rizika a s jistotou přejít od prototypu k finálnímu výrobku.

Jak se vyrábí?

Techniky rychlého prototypování lze rozdělit do dvou kategorií:

- Aditivní výroba: přidáváním materiálu vrstvu po vrstvě, například 3D tisk

- Subtraktivní výroba: odebíráním materiálu, například CNC obrábění a zpracování plechu

Norck nabízí tři typy rychlého prototypování: 3D tisk, CNC obrábění a zpracování plechu.

1. 3D tisk

Nejpoužívanějším procesem je 3D tisk, tedy aditivní výrobní proces. 3D tisk zahrnuje například tyto typy:

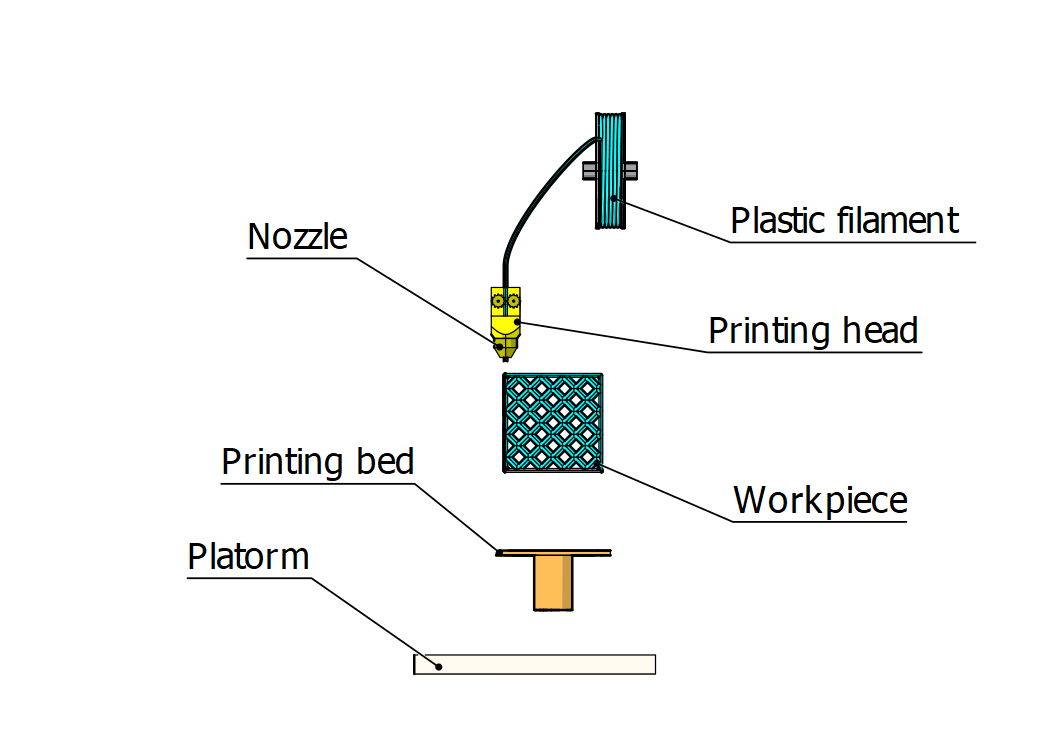

a. 3D tisk FDM (Fused Deposition Modeling):

FDM je nejrozšířenější a nákladově nejefektivnější proces 3D tisku.
Používá vlákno z termoplastického materiálu, například PLA nebo ABS.
Vlákno prochází vyhřívanou tryskou, která ho roztaví; počítačově řízený systém pohybuje tryskou ve dvou osách a ta nanáší roztavený materiál na platformu.
Jakmile je nanesena celá vrstva požadovaného tvaru, tryska se posune nahoru, aby mohla nanést další vrstvu.
Hotový 3D tištěný model se sejme z platformy, odstraní se přebytečný materiál a otřepy a povrchy se vyhladí.

3D tisk FDM (Fused Deposition Modeling)

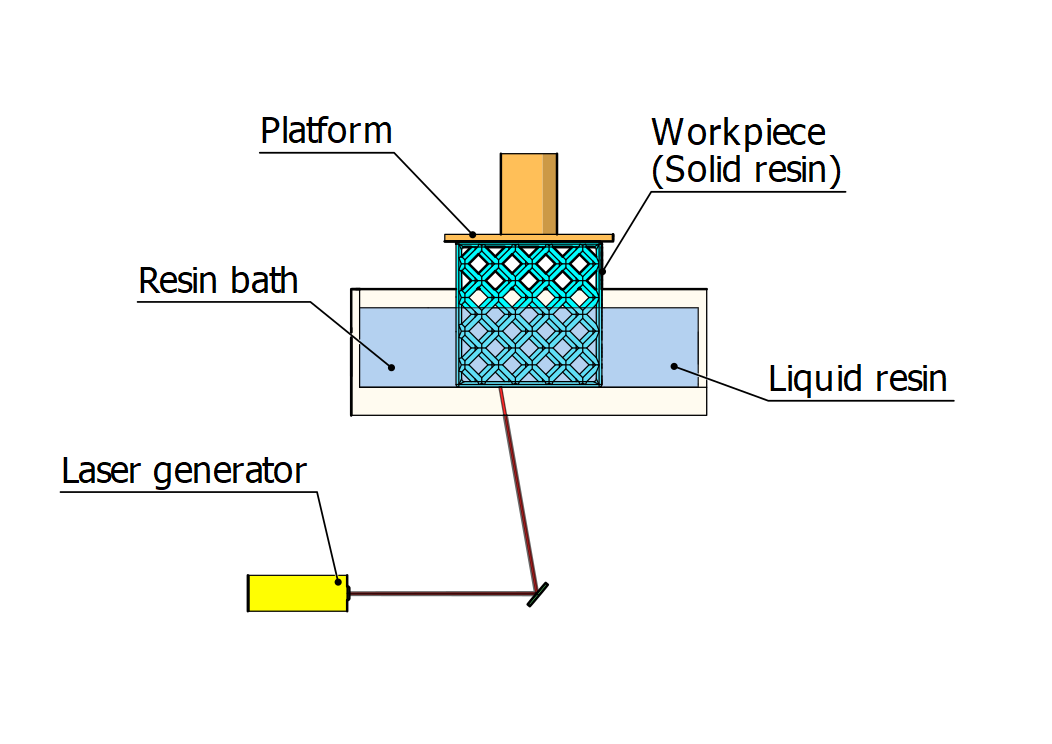

b. Stereolitografie (SLA):

3D tisk SLA využívá lázeň tekuté pryskyřice citlivé na UV záření a počítačově řízený ultrafialový laserový paprsek, který tekutinu vrstvu po vrstvě vytvrzuje.
Vytvrzená vrstva se vytáhne nahoru a zpracuje se další vrstva.
Hotový model se sejme z platformy a ponoří do izopropylalkoholu, aby se odstranila přebytečná pryskyřice, a poté se vystaví pasivnímu UV světlu.
Modely SLA jsou méně tuhé než modely tištěné technologií FDM.

Stereolitografie

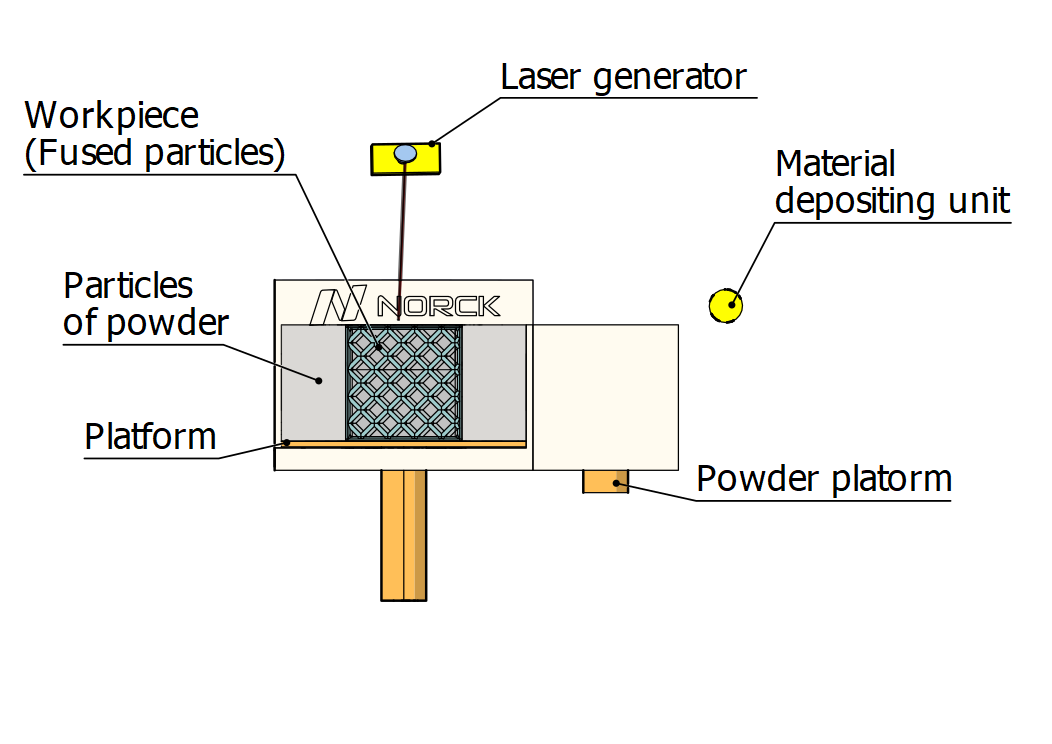

c. Selektivní laserové spékání (SLS):

Laser spéká lože práškových materiálů (kov, pryskyřice nebo polymer) a mění prášek v pevné výrobky.
Materiály používané při SLS jsou křehčí než materiály pro FDM nebo SLA.
Vytištěné modely lze dokončit broušením, leštěním nebo nástřikem.
Díly SLA mají vyšší přesnost a hladší povrch než díly SLS a FDM.

Selektivní laserové spékání

Srovnání těchto tří technik vám pomůže zúžit výběr, případně nás kontaktujte pro další informace:

	Rozměrová přesnost (mm)	Výška vrstvy (mm)	Velikost stavebního prostoru (mm)
FDM	±0,2	0,05 až 0,2	900 × 600 × 900
SLA	±0,02	0,05 až 0,15 mm	1500 × 750 × 500
SLS	±0,3	0,1 až 0,12	550 × 550 × 750

Aby bylo možné díly a sestavy správně vyřezat, musí splňovat specifická konstrukční pravidla. Norck nabízí inženýrské služby, které vám pomohou ověřit, zda je váš návrh vhodný pro 3D tisk.

2. CNC obrábění

CNC obrábění je subtraktivní proces, při kterém se operacemi, jako je frézování, soustružení a vrtání, vyrábějí navržené díly odebíráním vrstev materiálu z výchozích polotovarů. Výhodou oproti tradičnímu obrábění je, že CNC obrábění využívá počítačově řízené stroje, což znamená vyšší přesnost, vyšší rychlost výroby a nízké náklady na práci.

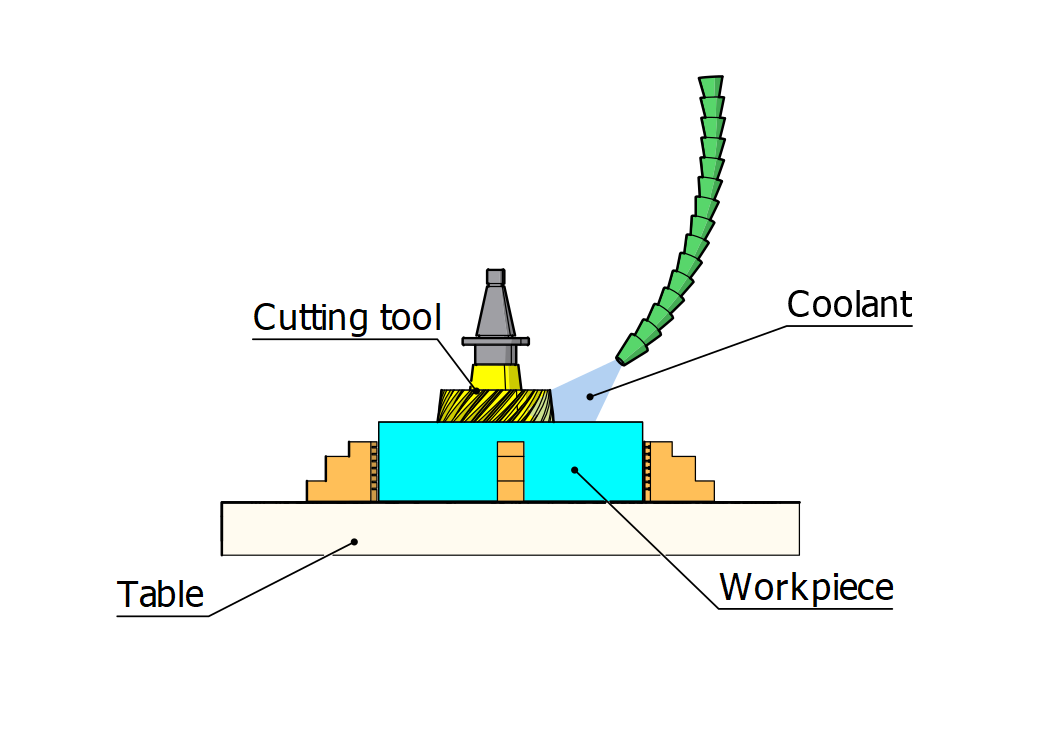

Čelní frézování

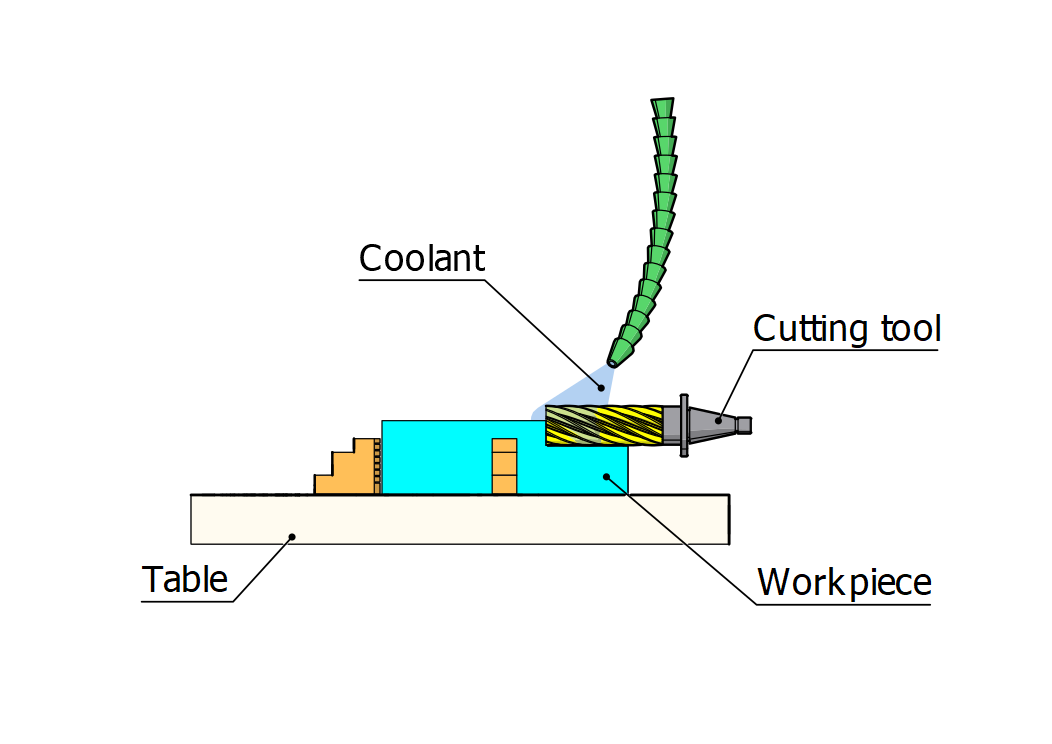

Horizontální frézování

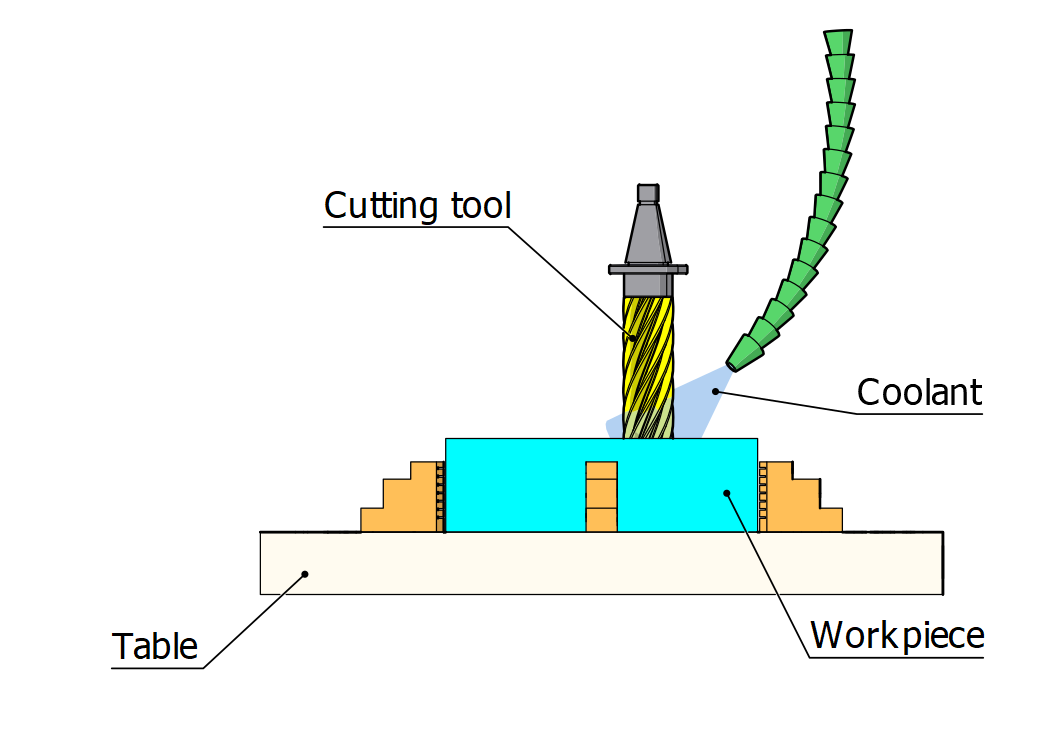

Vertikální frézování

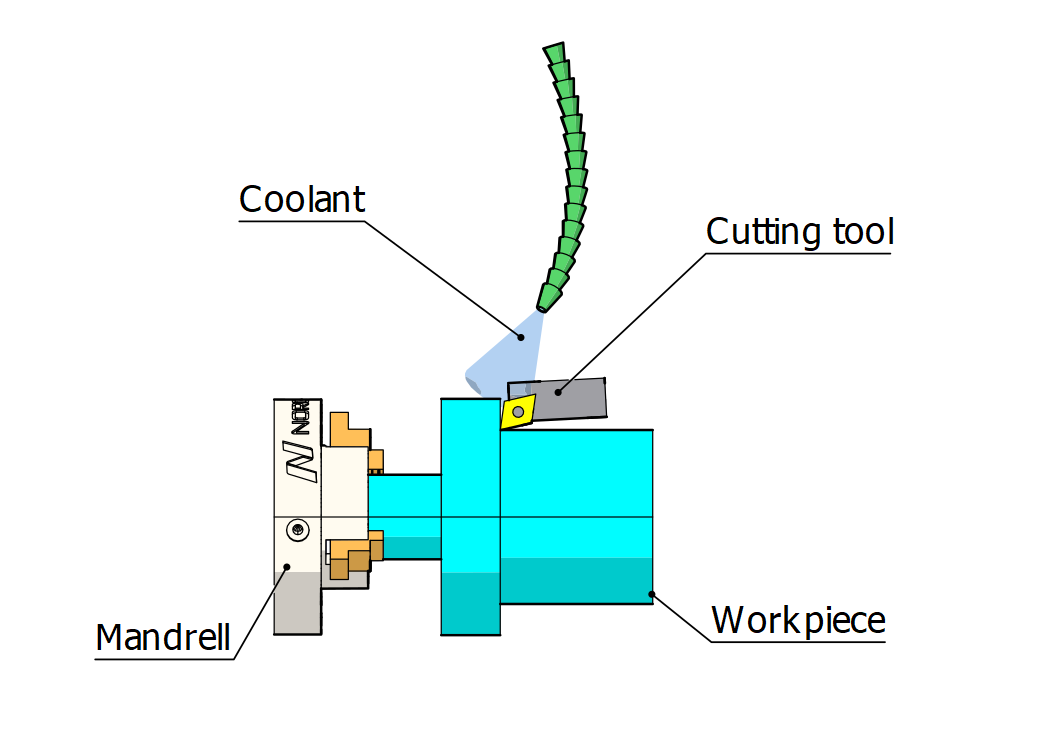

Podélné soustružení

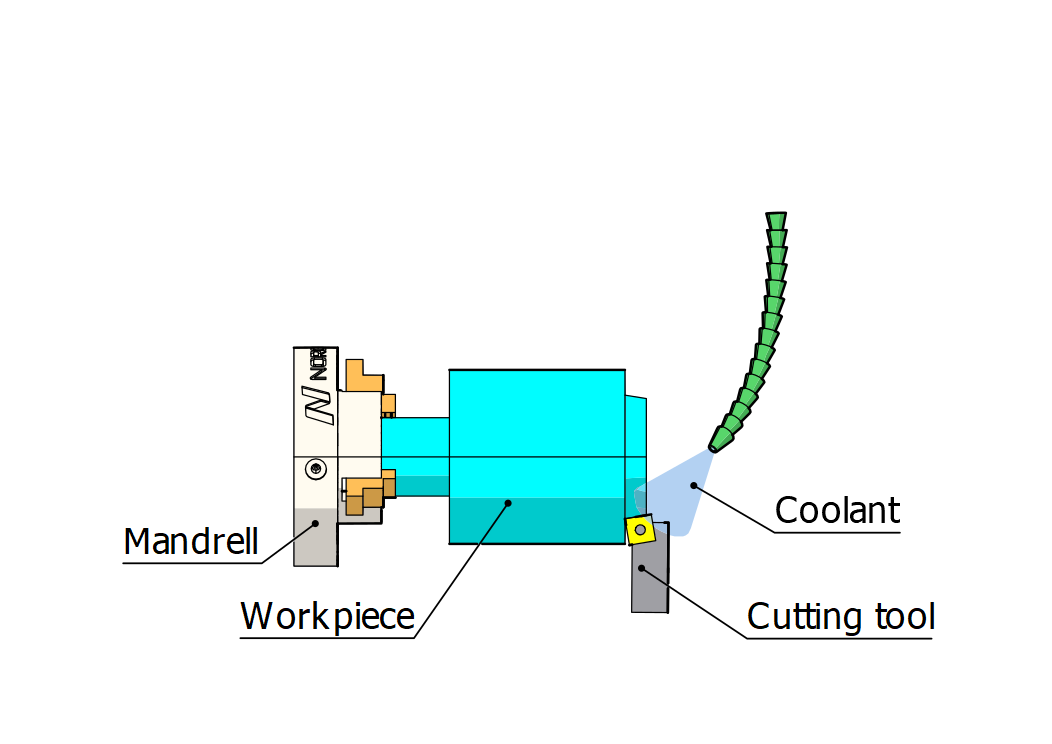

Čelní soustružení

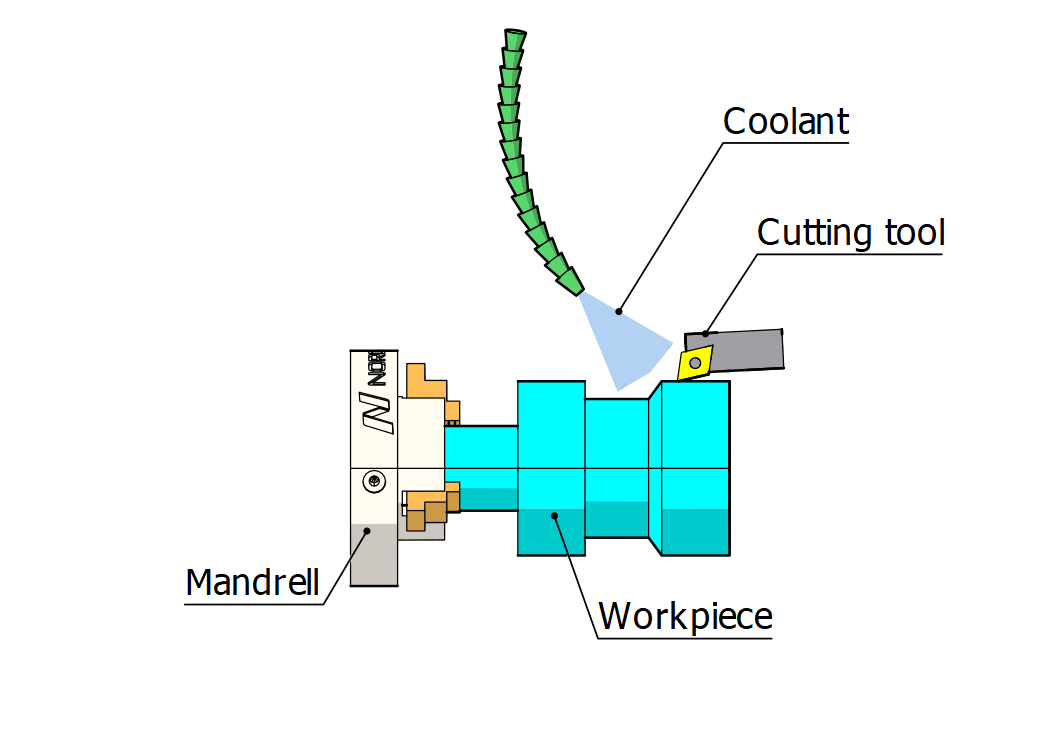

Tvarové soustružení

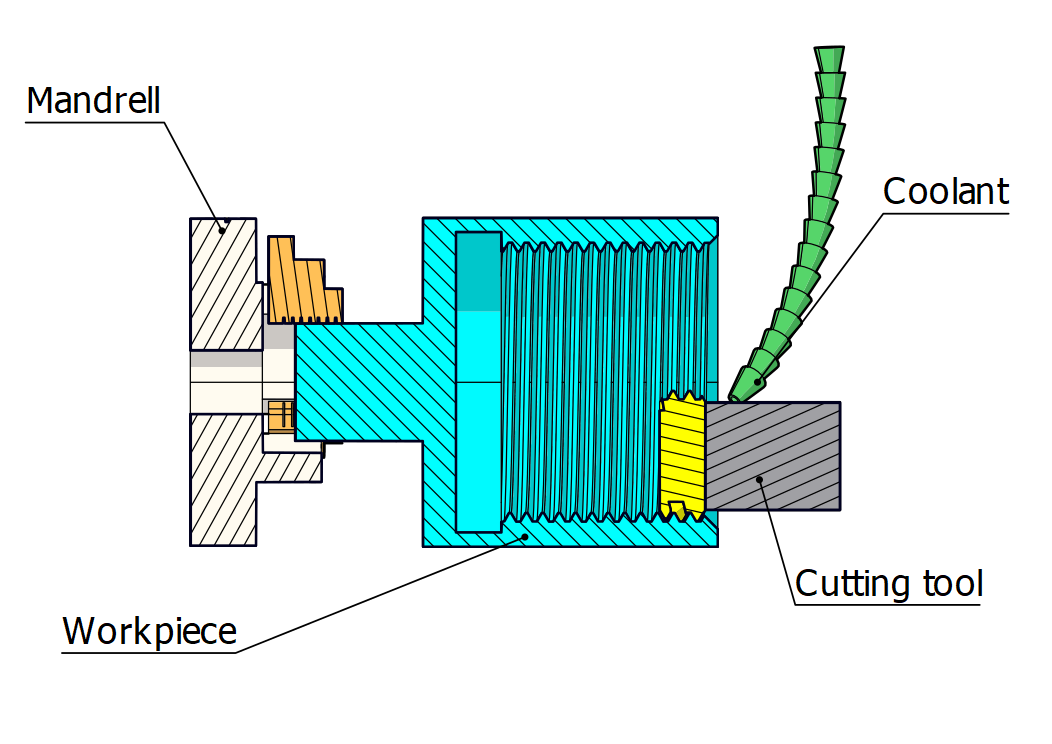

Řezání závitů

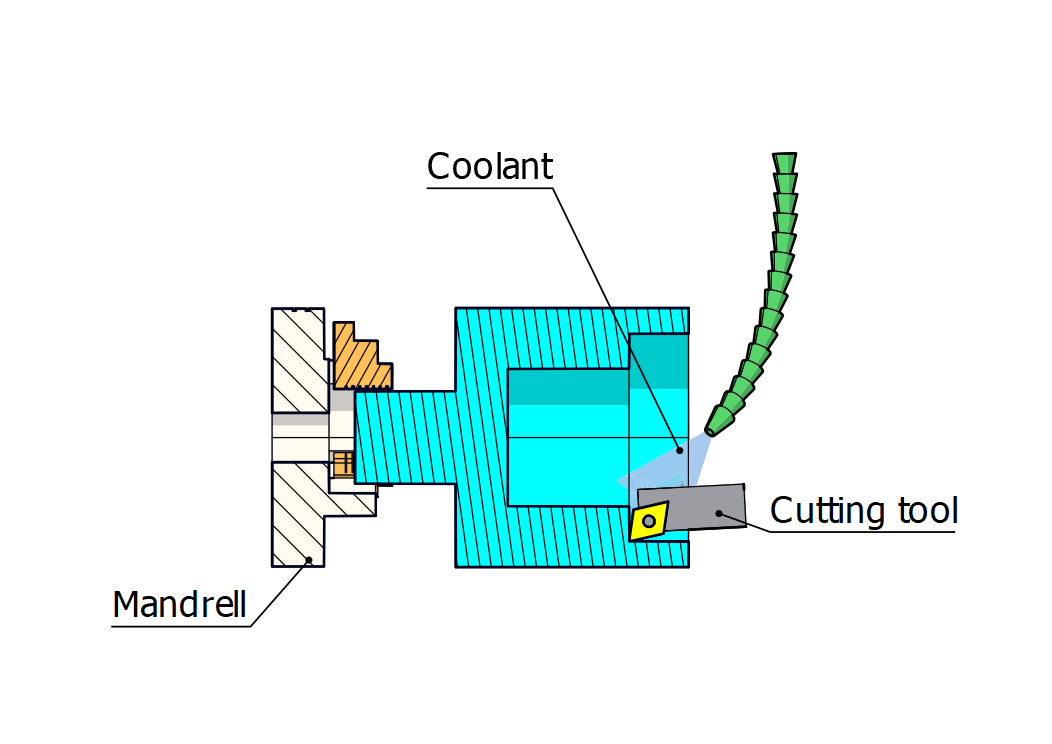

Válcové zahlubování

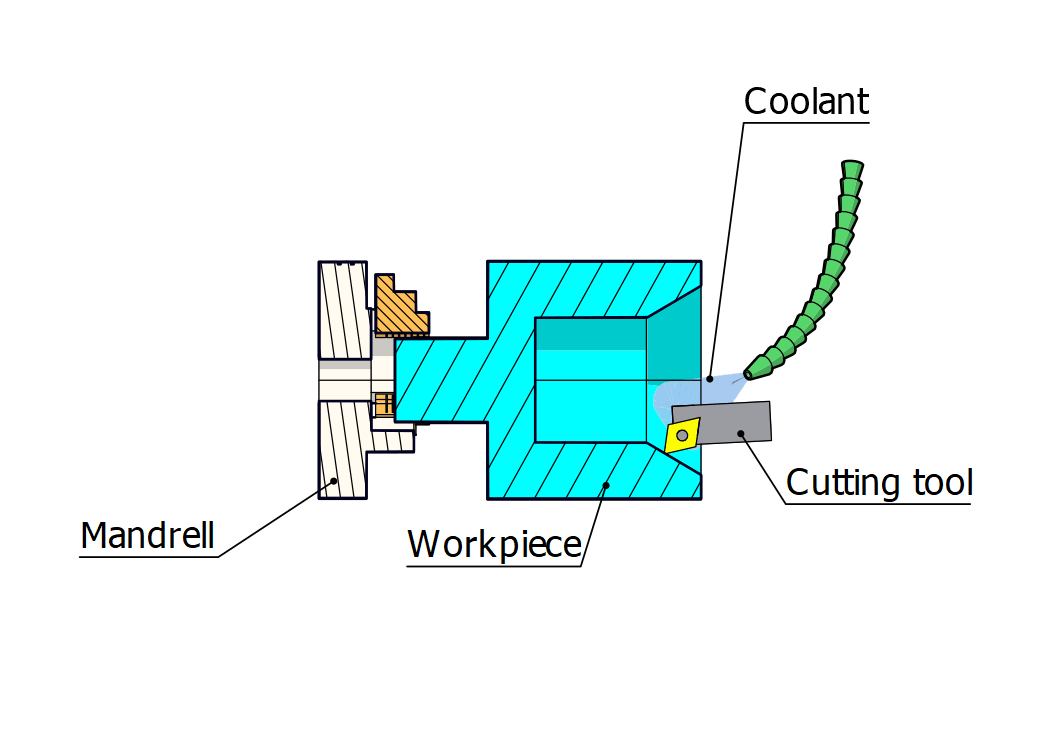

Kuželové zahlubování

Další informace najdete v pravidlech pro CNC obrábění a konstrukci.

Jaké jsou rozdíly mezi rychlým prototypováním a výrobními metodami

Rychlé prototypování

Služby rychlého prototypování se zaměřují na rychlost, flexibilitu a ověření návrhu.
Proces rychlého prototypování využívá pokročilé technologie rychlého prototypování, jako je CNC obrábění, 3D tisk a zpracování plechu, k rychlé výrobě funkčních prototypů.
Rozmanité materiály pro rychlé prototypování, jako jsou plasty, kovy a kompozity.
Prototypy pomáhají odhalit konstrukční nedostatky a zlepšit funkčnost produktu před finální výrobou.
Rychlé prototypování umožňuje kreativní zkoumání a iterativní vývoj.

Tradiční výroba

Tradiční výroba klade důraz na efektivitu a škálovatelnost hromadné výroby.
Výrobní metody upřednostňují optimalizaci nákladů a konzistenci.
Rychlé prototypování ve výrobě slouží jako most mezi konceptem a velkosériovou výrobou.

Společně tyto přístupy vytvářejí plynulou cestu od inovativního návrhu ke spolehlivé a vysoce kvalitní výrobě.

Jaké výhody má rychlé prototypování?

Ve společnosti Norck umožňují služby rychlého prototypování inženýrům a konstruktérům rychle a přesně proměnit nápady ve vysoce kvalitní funkční díly. Proces rychlého prototypování pomáhá ověřit návrhy včas a snižuje rizika i nákladné revize před zahájením hromadné výroby. Díky pokročilé technologii rychlého prototypování, včetně CNC obrábění, 3D tisku a zpracování plechu, Norck zajišťuje, že každý prototyp splňuje přesné výkonnostní a konstrukční požadavky.

Klíčové výhody:

Rychlejší vývojové cykly: Zkracuje dobu uvedení na trh, protože umožňuje více iterací návrhu v kratším čase.
Nákladová efektivita: Minimalizuje výrobní odpad a snižuje potřebu drahých nástrojů.
Lepší ověření návrhu: Umožňuje otestovat tvar, lícování a funkci před finální výrobou.
Flexibilita materiálů: Široká škála materiálů pro rychlé prototypování, jako jsou kovy, plasty a kompozity, zajišťuje realistické a odolné prototypy.

Díky rychlému prototypování ve výrobě pomáhá Norck zákazníkům inovovat s jistotou, dosahovat lepšího výkonu a plynulejšího přechodu od konceptu k výrobě.

Využití rychlého prototypování v různých odvětvích

Služby rychlého prototypování se staly nezbytnými v odvětvích, která vyžadují rychlost, přesnost a inovace.

Automobilový průmysl, letectví a kosmonautika a zdravotnictví

Proces rychlého prototypování umožňuje inženýrům vytvářet funkční modely pro výkonnostní testy a optimalizaci konstrukce.
Od aerodynamických komponent automobilů přes zdravotnické implantáty až po letecké tvarovky – prototypy se vyrábějí vysoce přesnými technologiemi rychlého prototypování, jako je CNC obrábění, 3D tisk a zpracování plechu.

Rychlé prototypování ve výrobě

Firmy mohou vyhodnotit materiály, geometrie a způsoby montáže dříve, než se zaváží k hromadné výrobě.
Pokročilé materiály pro rychlé prototypování, jako jsou lehké slitiny a odolné polymery.
Norck pomáhá zákazníkům dosáhnout kratších vývojových cyklů, lepšího výkonu produktů a rychlejšího vstupu na trh – a zefektivňuje tak inovace v nejrůznějších odvětvích.

Norck: urychlete svůj vývoj díky profesionálnímu rychlému prototypování

Norck dodává rychlé, přesné a nákladově efektivní prototypy vyrobené CNC obráběním, 3D tiskem, zpracováním plechu a vstřikováním plastů. Naši zkušení inženýři a pokročilé technologie zajistí, že vaše návrhy budou rychle ověřeny, a předčí očekávání v nejrůznějších odvětvích.

Rozšířené možnosti:

Ve společnosti Norck spojujeme pokročilé výrobní technologie s inženýrskou přesností a dodáváme funkční prototypy připravené k testování z nejrůznějších materiálů a procesů. Naše rozšířené možnosti zajišťují, že každá fáze – od ověření konceptu po předsériovou výrobu – je rychlá, flexibilní a optimalizovaná pro kvalitní výsledky.

CNC obrábění:

3osé, 5osé a víceosé frézování pro jednoduché až velmi složité geometrie.
CNC soustružení pro přesné válcové prototypy s úzkými tolerancemi.
Široká škála kovů (hliník, oceli, slitiny) a konstrukčních plastů.
Povrchové úpravy přizpůsobené potřebám testování (hrubé pro kontrolu lícování, jemné pro funkční hodnocení).

3D tisk (FDM, SLA, PolyJet, MJF):

FDM: Nákladově efektivní pro rané iterace, velké prototypy a přípravky
SLA: Vysoké rozlišení pro jemné detaily a hladké povrchy.
PolyJet: Vícemateriálové a plnobarevné prototypy pro realistický vzhled a přestřikování.
MJF: Rychlá výroba funkčních dílů z nylonu.

Zpracování plechu:

Ohýbání, tváření a řezání různých kovů a tlouštěk.
Svařování a montáž vícedílných skříní a držáků.
Možnosti povrchových úprav (práškové lakování, eloxování) pro reprezentativní prototypy.

Malosériové vstřikování plastů:

Rychlá výroba forem pro nákladově efektivní krátké série ze sériových termoplastů.
Možnost přestřikování a zastřikování zálisků pro složité sestavy.
Nezbytné pro testování chování materiálu, umístění vtoků a analýzu úkosů.

Montážní služby:

Mechanická montáž vícedílných prototypů pro testování lícování a funkce.
Integrace elektroniky, senzorů a dalších prvků.
Lepení, spojování a povrchové úpravy pro kompletní prototypové řešení.

Proč Norck pro rychlé prototypování?

Přístup zaměřený na řešení: Rozumíme vašim problémům a volíme metody přizpůsobené vašim cílům.
Podpora rychlých iterací: Rychle získáte více verzí, abyste mohli vyladit návrhy a zlepšit funkčnost.
Odbornost v materiálech: Poradenství při výběru materiálů odpovídajících sériové výrobě pro realistické testování.
Konstrukce s ohledem na vyrobitelnost (DFM): Včasná zpětná vazba, která pomůže předejít nákladným změnám ve výrobě.
Odpovědnost z jednoho zdroje: Zjednodušený proces prototypování a montáže, který šetří čas i koordinaci.

CO ŘÍKAJÍ NAŠI ZÁKAZNÍCI?

„Služby byly vynikající; mé potřeby byly vyřešeny efektivně. Očekávám, že tento zakázkový nůž bude upřednostňován a v budoucnu znovu objednáván.“

John McKennaKalwall Corporation

„Konečně jsme provedli první test a dopadl skvěle. Řez je přesně takový, jaký jsme hledali.“

Meccatronic Engineering

„Dostal jsem vynikající rady, jak vyřešit problémy, které se objevily po prvním prototypu. Naprostá spokojenost. V tuto chvíli nevidím nic, co by se dalo zlepšit, a věřím, že jde o začátek dlouhodobé spolupráce.“

Tomas HeinGELATIN

„Potřebovali jsme spolehlivého partnera, který dokáže rychle dodat vysoce kvalitní díly – a Norck přesně to splnil. Dodávka byla naprosto přesná a tým Univerzity ve Stavangeru byl s výsledkem opravdu spokojen. Skvělá práce!“

Pål Svanes, CEOStamas Solutions AS

„S celým procesem jsem spokojen. Výrobky nám umožnily testovat vzorky za rozumnou cenu a inženýrské služby byly vynikající.“

Vivien Gatard, PhD – Engineer, Hydrogen SystemsH2 Pulse

„Celkově jsme s vašimi výrobky spokojeni – dobře fungují a jsou vyrobeny přesně podle výkresů se všemi detaily. Vaše inženýrské služby jsou na vysoké úrovni.“

Ing. Alexander HanuskaAHAtech s.r.o.

„Tým Norck odvedl skvělou práci a díly jsem dostal dřív, než jsem čekal. Reagovali velmi pohotově a nakonec jsme dospěli ke skvělému řešení.“

Denver 3D Printing

„Když vše funguje takto hladce a víte, že kdykoli budete potřebovat, dostanete rychlou a odbornou podporu, není důvod hledat jinde.“

Ernesto SantomauroMeccanica Noschese SRL

„Naše spolupráce se společností Norck je vynikající. Od začátku bylo zřejmé, že jim skutečně záleží na tom, aby porozuměli našim jedinečným potřebám a dodali řešení přizpůsobená našim požadavkům. S kvalitou výrobků i profesionalitou týmu jsme nesmírně spokojeni.“

The Vita Group

„První dojem byl v pořádku. S výsledky jsme spokojeni. Nože dobře řežou a naši zákazníci jsou spokojení.“

PPH Krystian Technologies

„Tyto nové nože jsme nainstalovali v prosinci a s výsledky jsme nadmíru spokojeni. Děkujeme, že jste nám je dodali – pro náš stroj jsme je opravdu potřebovali.“

Matthew MacFarlane

„Nejsou jen dodavatelem, jsou rozšířením našeho týmu. Jejich oddanost kvalitě, přesnosti a spokojenosti zákazníků nemá obdoby. Jsme přesvědčeni, že s Norck po boku dokážeme uvést naše inovativní návrhy do života a dosáhnout ještě většího úspěchu.“

Philip Madden

Služby zakázkové výroby od společnosti Norck

Často kladené otázky

1. Co je rychlé prototypování a proč ho firmy využívají při vývoji produktů?

Rychlé prototypování je proces, při kterém se z konstrukčních konceptů, souborů CAD a technických specifikací vytvářejí prototypové komponenty, aby bylo možné díl vyhodnotit před zahájením výroby. Pomáhá firmám posoudit návrhy, potvrdit požadavky a provést vylepšení během vývoje. Norck poskytuje řešení rychlého CNC prototypování pro zákazníky, kteří potřebují přesné prototypové komponenty podle specifikací svého projektu. Své konstrukční soubory nám můžete zaslat a vyžádat si individuální cenovou nabídku.

2. Jak vybrat správné řešení rychlého prototypování pro vaši aplikaci?

Správné řešení rychlého prototypování závisí na faktorech, jako je konstrukce dílu, požadavky na materiál, rozměrová přesnost, složitost a zamýšlené použití. Vyhodnocení těchto požadavků pomáhá určit nejvhodnější výrobní postup pro váš prototyp. Norck podporuje projekty, které vyžadují přesné obrábění prototypů, a pracuje podle výkresů, souborů CAD a technických specifikací zákazníka.

3. Dokáže Norck vyrobit prototypy metodami rychlého CNC prototypování?

Ano. Norck poskytuje řešení rychlého CNC prototypování podle souborů CAD, výkresů a požadavků projektu dodaných zákazníkem. CNC obrábění pro rychlé prototypování lze využít u projektů, u kterých je třeba vyrobit prototypové komponenty podle konkrétních konstrukčních specifikací a výrobních požadavků. Podrobnosti o projektu můžete sdílet s týmem Norck, probrat s ním své potřeby v oblasti prototypování a vyžádat si cenovou nabídku.

4. Jaké výhody přináší rychlé CNC prototypování před zahájením plnohodnotné výroby?

Rychlé CNC prototypování umožňuje firmám vyhodnotit prototypové návrhy, posoudit požadavky na komponenty a odhalit možná vylepšení ještě před zahájením výroby. Podporuje ověření návrhu výrobou dílů podle konkrétních technických požadavků. Norck spolupracuje se zákazníky na vývoji prototypových řešení podle specifikací jejich projektu a výrobních potřeb.

5. Jaké informace jsou potřeba k vyžádání nabídky na rychlé prototypování?

Chcete-li získat cenovou nabídku na rychlé prototypování, poskytněte nám informace, jako jsou soubory CAD, technické výkresy, požadavky na materiál, rozměry dílů, množství a specifikace projektu. Úplné podrobnosti o projektu pomohou týmu Norck pochopit vaše požadavky a určit vhodné řešení prototypování. Informace o projektu nám můžete zaslat a získat individuální cenovou nabídku.
