Průvodce konstrukcí CNC obrábění

Tato příručka vám pomůže připravit díly pro CNC obrábění k výrobě.

1. Proč je vyrobitelnost důležitá?

Návrh pro výrobu, známý jako DFM, zajišťuje, že komponenty, které navrhnete, lze vyrobit, což je pro outsourcing klíčové. Pomáhá snížit počet revizí a termínů realizace.

CNC výroba na zakázku, CNC obrábění, frézování a soustružení

2. Přehled

Výběr materiálu

Společnost Norck nabízí velký výběr materiálů pro CNC obrábění:

Materiál

Přesnost (mm)

Kovy

Titan

Nerezová ocel

Tichá slitina

Mosaz

Měď

Plasty

Delrin (POM)

PEEK

ABS

CPVC

Acetal

HDPE

LDPE

Polykarbonát (PC)

Polypropylen (PP)

PVC

PS

PSU

PPSU

PEI

PET

PMMA

PTFE

Nylon

Povrchové úpravy

Pro vaše CNC obráběné komponenty nabízíme níže uvedené povrchové úpravy :
- Montáž
- Nýtování
- Práškové lakování
- Leštění

Techniky CNC obrábění

CNC obrábění označuje různé typy výrobních technik, ale týká se především CNC soustružení a CNC frézování.

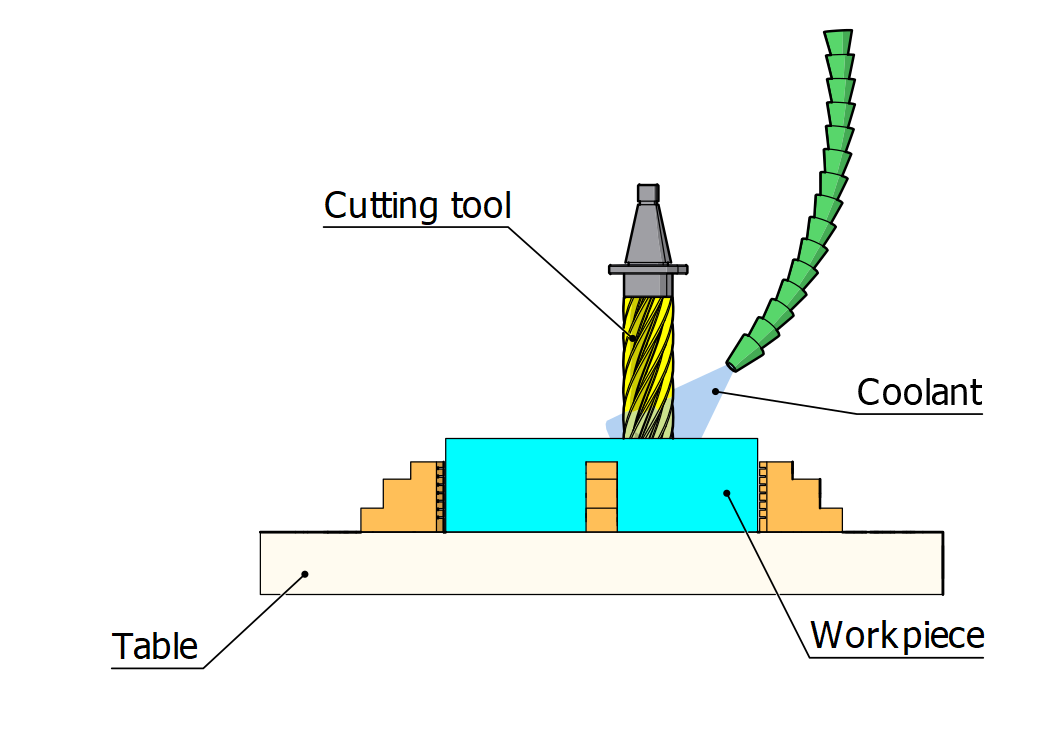

A. CNC frézování:

CNC frézování (Computer Numerical Controlled milling) označuje proces, při kterém se k odebírání materiálu z obrobku používá rotující nástroj.

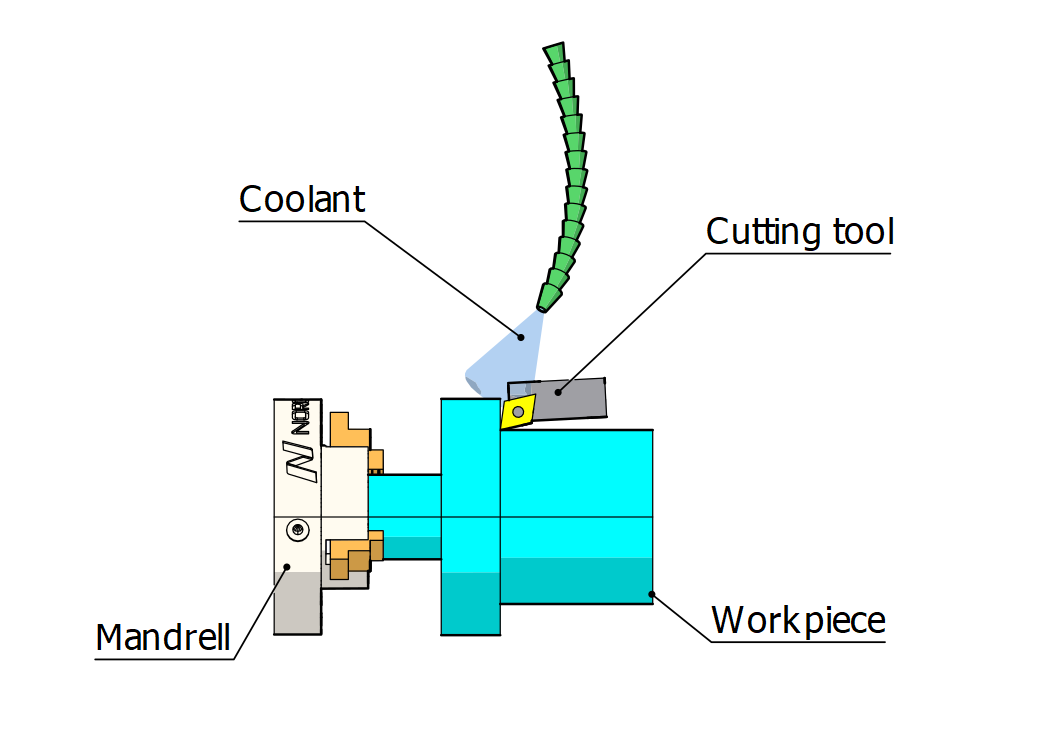

B. CNC soustružení:

Na rozdíl od CNC frézování, kde je rotujícím předmětem nástroj, se při CNC soustružení obrobek otáčí vysokou rychlostí, aby získal potřebnou rychlost pro obrábění. Při CNC soustružení se obrobek drží v soustruhu a otáčí se vysokou rychlostí.

Jak si vybrat, který proces je pro můj výrobek vhodnější?

CNC soustružení se používá, když je požadovaný tvar válcový nebo kuželový, zatímco CNC frézování se používá, když je požadovaný tvar plochý.

Výběr materiálu

Volba materiálu je pro funkčnost a aspekt výrobku zásadní. Tvrdé materiály, jako je titan, jsou pevnější, ale jejich výroba zabere více času než výroba měkkých materiálů, ale náklady na obrábění budou vyšší.

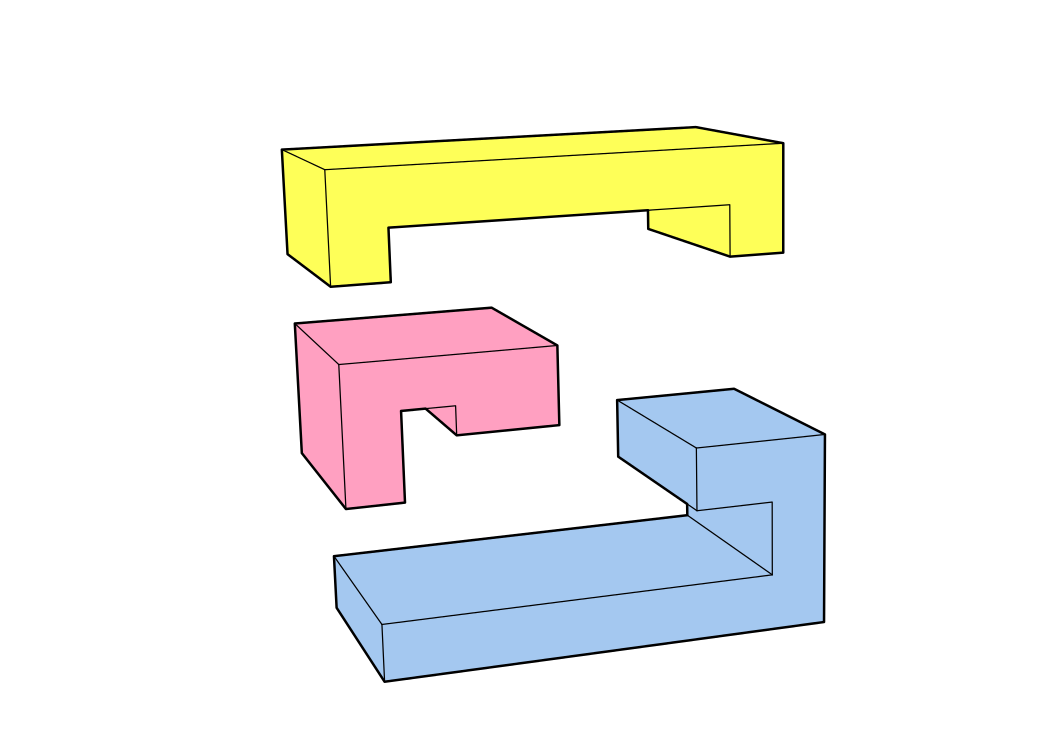

Tvary

Kromě materiálu může náklady na projekt ovlivnit i tvar dílů. Složité tvary jsou náročnější na výrobu než primitivní tvary.

Dobrým řešením je rozdělit díl se složitými tvary na několik částí. pokud je složitá dutina nutností, může být pro průchozí dutiny nejlepší obrábění drátem a pro neprůchozí dutiny, jako jsou dutiny ve výliscích, obrábění elektroerozivním obráběním.

Přesnost

Je to odchylka výroby od návrhu. Vyrobený dílnemůže být totožný s 3D modelem. konstruktér musí přidat tolerance pro přejímku, tzv. toleranční interval.

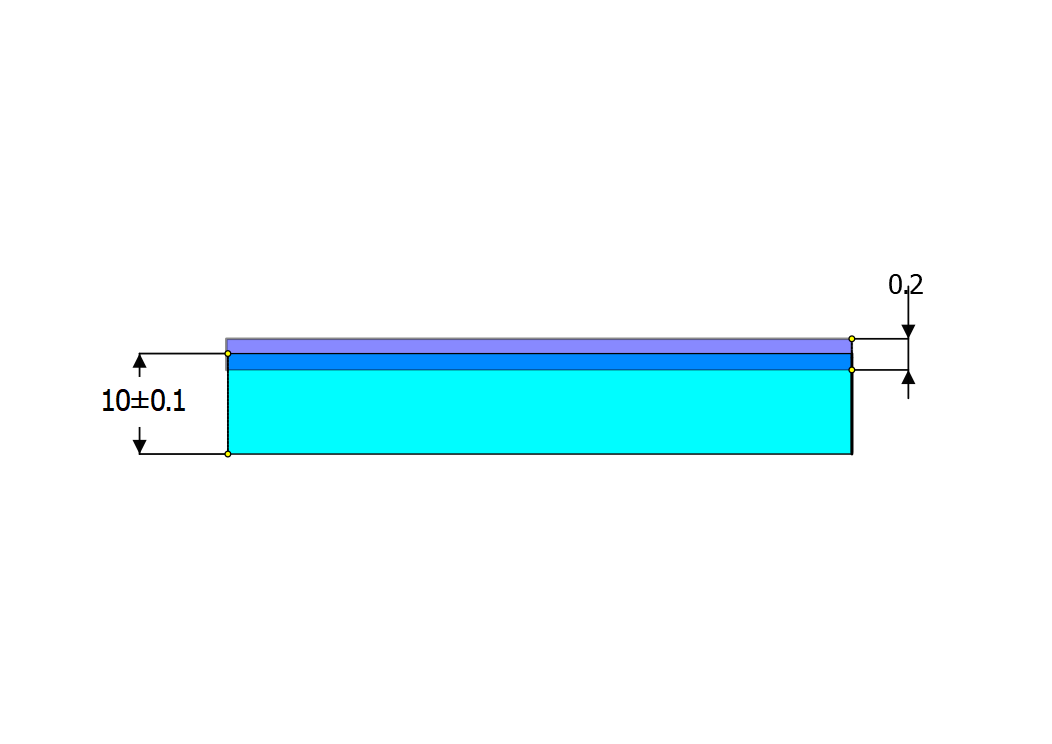

Například tloušťka desky je 10 mm, což se nazývá jmenovitý rozměr. Přidání tolerančního intervalu ke jmenovitému rozměru ±0,1 mm znamená, že za přijatelný se považuje jakýkoli díl o tloušťce od 9,9 do 10,1 mm.

Těsné tolerance ovlivňují cenu dílů a velké tolerance mohou ovlivnit jejich funkčnost.

Dobrou praxí je analýza mezer a interferencí dílů pro určení základních tolerancí a u nefunkčních prvků použití velkých tolerancí snižuje náklady.

Například v tolerančním systému "ISO2768mk" je tolerance pro lineární rozměr 5 mm ±0,1 mm, což je střední třída. Hrubší tolerance je ±0,05 mm, velká tolerance je ±0,3 mm.

Naši inženýři mohou analyzovat váš výrobek a navrhnout nejvýhodnější geometrické a rozměrové tolerance (GD&T) podle norem ISO a ASME.

Maximální velikost

Dokážeme vyrobit díly o velikosti až :

3. Jak se dosahuje vyrobitelnosti?

Abyste zajistili, že vámi navržené díly budou moci být vyrobeny, musíte dodržovat osvědčené postupy pro zlepšení vyrobitelnosti a získání vysoce kvalitních výrobků.

4. Jaké jsou tyto osvědčené postupy?

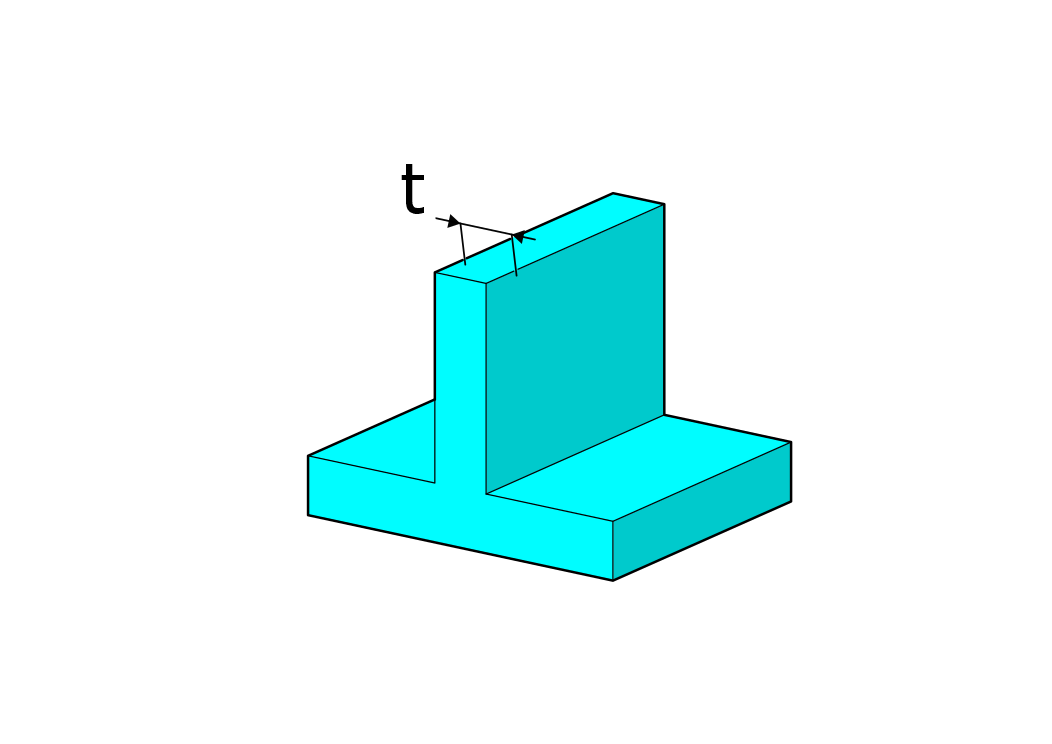

Stěny

Stěny by měly být menší než 0,5 mm u kovových a 1 mm u plastových dílů. Pokud jsou tenké stěny nutností, může být lepší alternativou plech.

Dutiny

Dutiny se vytvářejí odebíráním materiálu ze surových dílů. Vzhledem k délce nástroje je hloubka dutin omezena na čtyřnásobek jejich šířky.Hluboké dutiny ovlivňují náklady na díl, protože jejich výroba trvá déle a vyžaduje speciální nástroje.

Čtvercové rohy

Čtvercový roh je průsečík tří hran v dutině. Při CNC obrábění nelze vyrobit čtvercové rohy. Řešením je přidat na hrany filé, jak je znázorněno níže. doporučený poloměr musí být 1/3 hloubky dutiny nebo větší.

Pokud přidání filé není možné, můžete použít obrábění elektroerozivním obráběním .

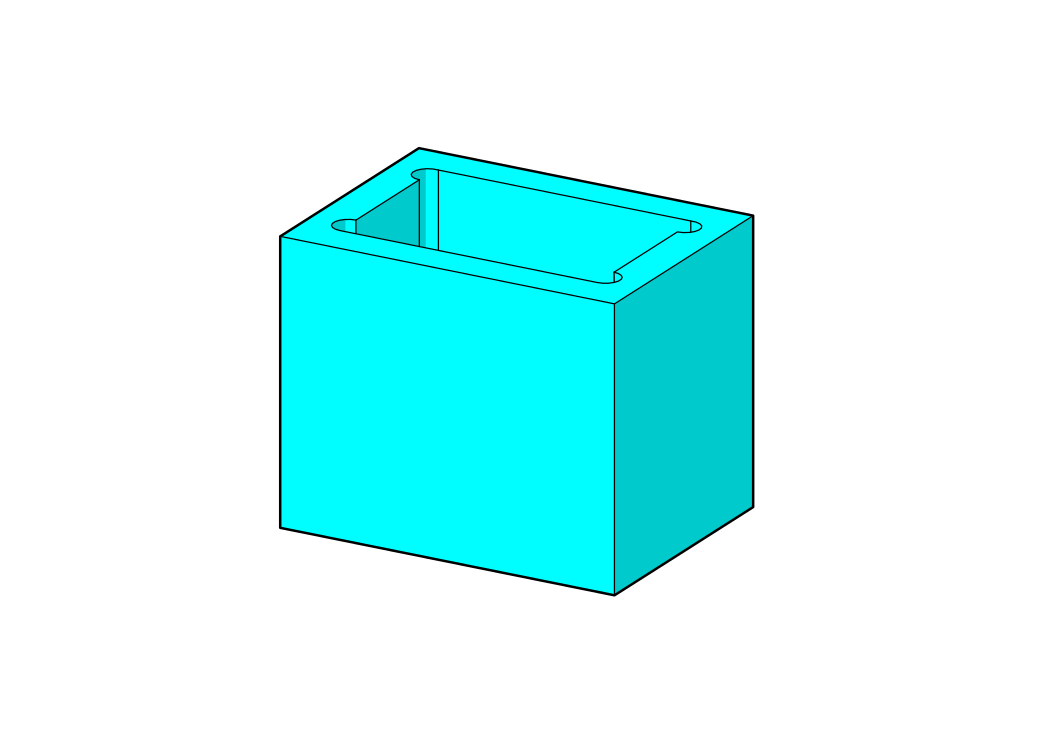

Dalším doporučeným řešením je přidání rohů s psími kostmi, jak je znázorněno níže:

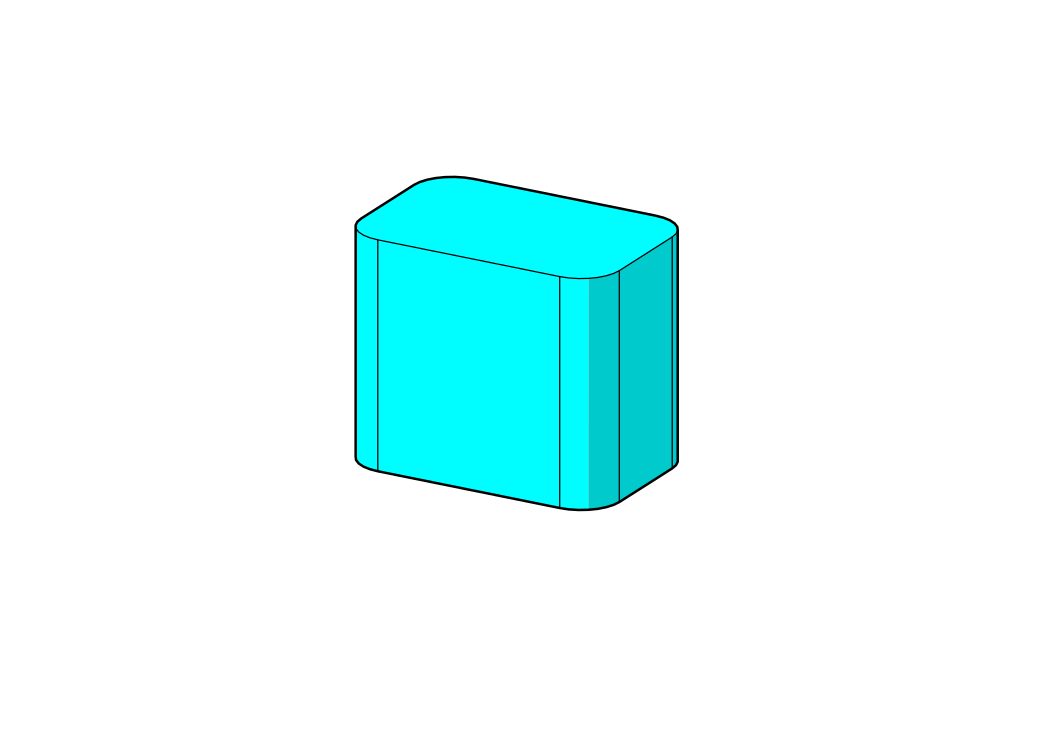

Rohy

Přidáním pilníků na vnější svislé hrany se snižuje kumulace napětí, je to bezpečnější pro montáž a estetičtější.

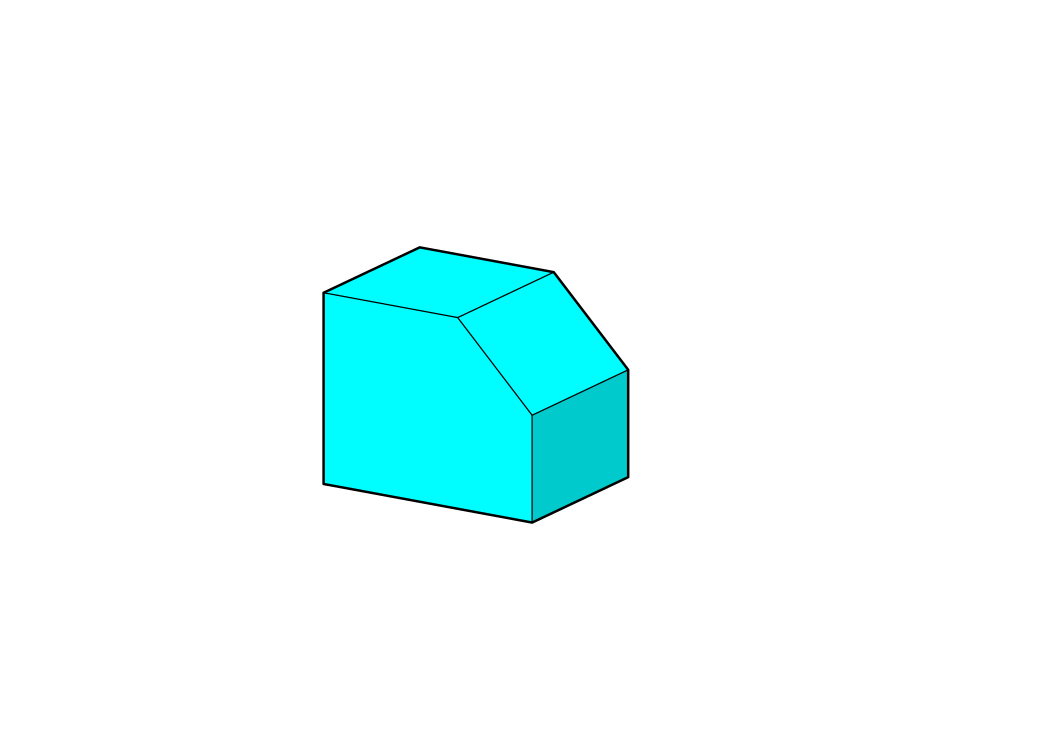

Fazety

Přidejte zkosení, abyste usnadnili montáž dílů a přerušili ostré hrany.Vyhněte se přidávání zkosení pro všechny ostré hrany. Ve společnosti Norck zalomíme všechny ostré hrany, pokud není uvedeno jinak.

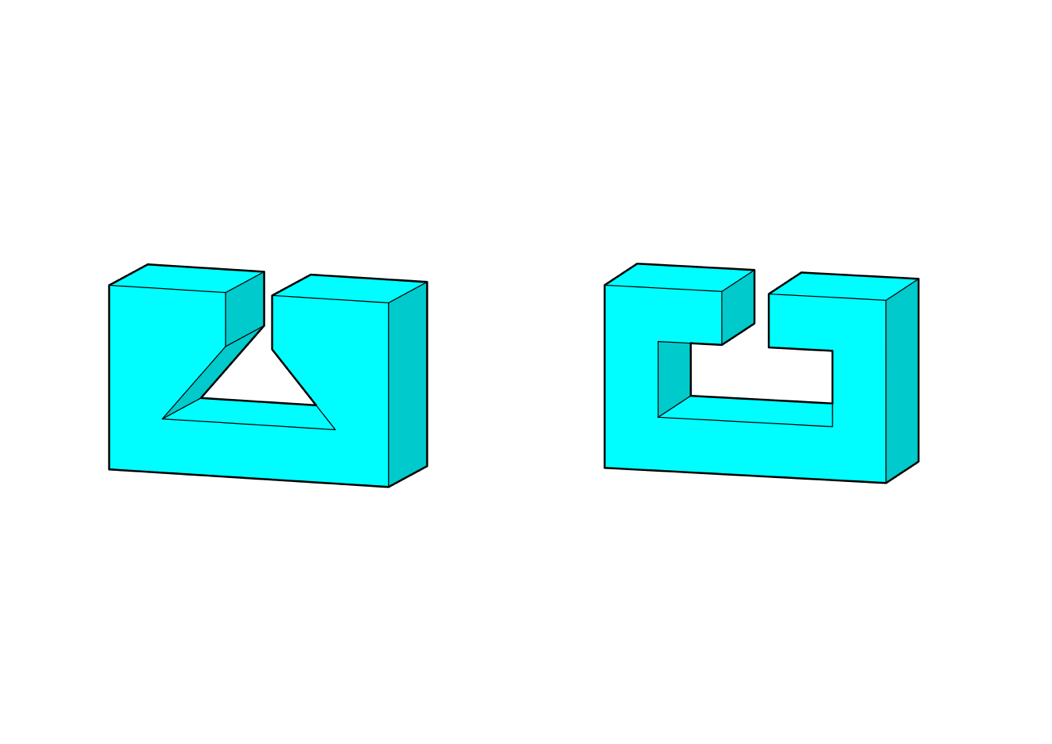

Nedostatečné rozměry

Podříznutí jsou dutiny, které nejsou běžně přístupné a vyžadují speciální nástroje, což vede k vyšším nákladům. Doporučujeme rozdělit díl na několik částí, aby se usnadnilo obrábění.

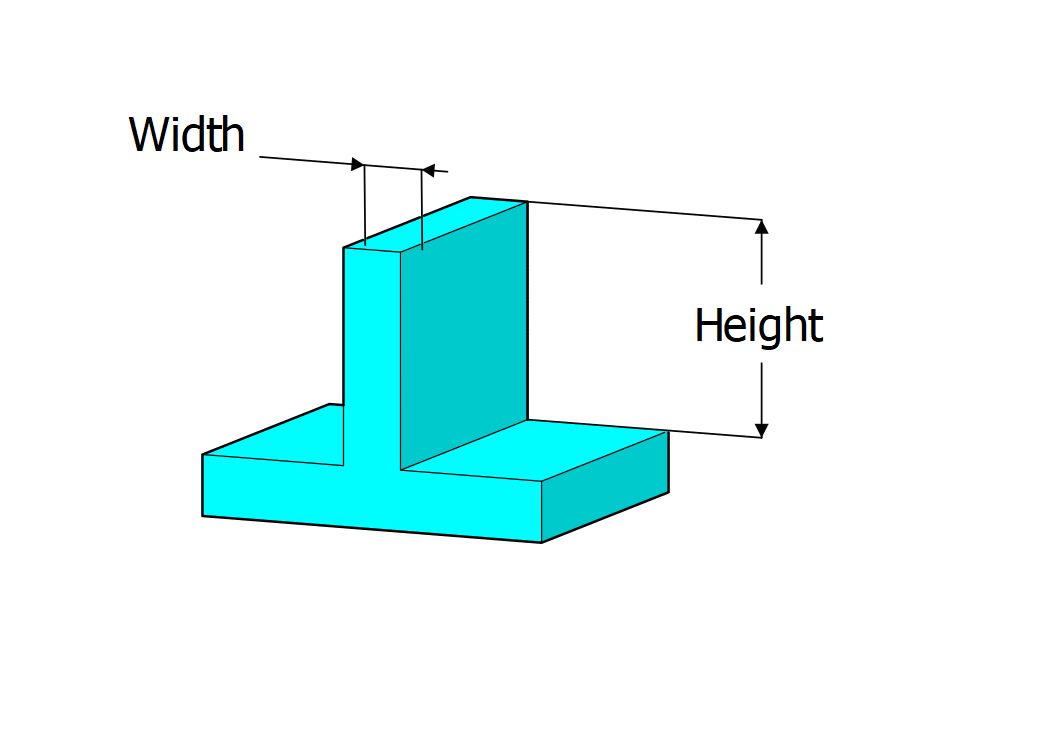

Výška prvku

Doporučená výška prvku je čtyřnásobek jeho šířky.

3D profily

3D profily se obrábějí podle definice 3D modelu. Jedná se o složitý tvar, jehož naprogramování a obrábění vyžaduje čas, což zvyšuje náklady na díl. Pokud je to možné, doporučujeme používat místo nich jednoduché tvary.

Otvory

Hloubka otvoru může na rozdíl od dutin dosáhnout až 30násobku jeho jmenovitého průměru.

Standardní průměry otvorů se pohybují od 1 mm do 38 mm. Otvory od 0,05 do 1 mm jsouproveditelné, ale náklady na díly se zvýší.

Závity

Nabízíme závity od č. 0-80 (ANSI) a M2 (ISO), doporučená hloubka závitů je trojnásobek jmenovitého průměru.
